SHARP 1bit デジタルアンプの出力波形も拡大するとガタガタ

AMP
1bitデジタルアンプ

「デジタルアンプ TOPPING TP22の出力波形は拡大するとガタガタ」の記事でも述べているようにデジタルアンプの出力波形はガタガタです。私の持っている価格帯のデジタルアンプだけかもしれませんが?

デジタルアンプ TOPPING TP22の出力波形は拡大するとガタガタ
スピーカーのガリガリ音の対策からはじまり、デジタルアンプTopping TP22が原因かもしれないと疑いだし、色んなことを調べたり、トライしてきました。 そんななか、ふと、 スピーカーの出力波形と電圧ってどれくらいな...

それではという事で、手持ちのSHARP 1bit デジタルアンプのスピーカー出力波形も確認してみる事にしました。

SHARP 1bit デジタルアンプ

SHARPの1bitデジタルアンプはPDM方式(パルス密度変調)と呼ばれるものです。一般に知られるデジタルアンプはPWM方式(パルス幅変調)を採用しており、今では廉価であってもアナログアンプと比べても、そこそこいい音を出してくれます。

今回実験で使った1bitアンプはSHARP SD-XS503です。一般向けのステレオコンポなのに、当時はELACのスピーカーが付くモデルもありました。

SHARPの1bitアンプの音を聞きたければ、中古で手に入れるしかなさそうです。

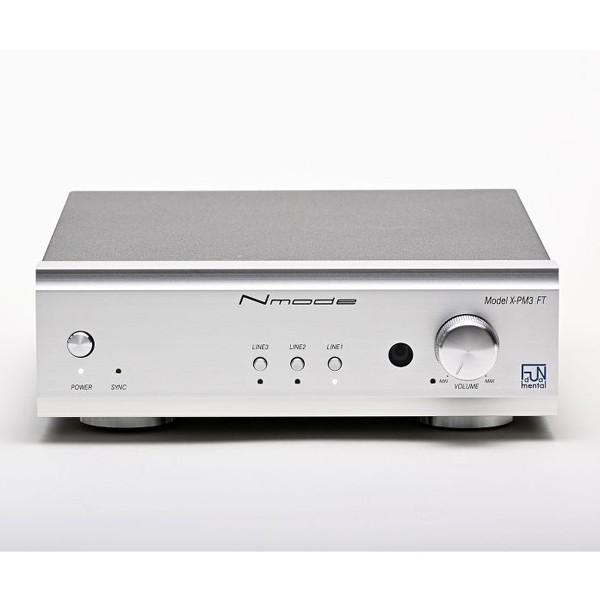

現在1bitアンプを出している会社は私の知る限りNmodeブランドの製品のみです。元SHARPで1bitアンプの開発に携わっていた布村常夫の立ち上げたブランドです。



実験環境

実験環境

実験環境

音源:Youtubeより1KHzと16KHzを使用

DAC:Topping D10

LINE AMP:FX-Audio Tube-01J

デジタルアンプ:SHARP SD-XS503

スピーカー:自作8Ωダミー抵抗を使用

デジタルオシロ:QUIMAT Q15001





実験結果

実験としてはお粗末な点(「おわりに」の項を参照)もありますが、とりあえず結果報告とします。

1KHz入力時

デジタルアンプTopping TP22の時と同様にアンプからの出力波形はガタガタです。アンプ側のボリュームはMAX=40の中での30でした。アンプについているメーターでは-12dB以下。

入力:1KHz 0.39Vrms時

出力:(ダミー抵抗端子部)



16KHz入力時

入力1KHzの時に比べて出力波形はかなり歪んでます。サイン波が三角波と言った方が良いくらいに変わり果てています。

入力:16KHz 0.39Vrms

出力(ダミー抵抗端子部)



デジタルアンプ(PWM方式)と1bitデジタルアンプ(PDM方式)との出力波形比較

変調方式の異なるデジタルアンプ、PWM方式(パルス幅変調)PDM方式(パルス密度変調)を比較してみました。

条件が異なり一概に言い切れない所もありますが、今回の比較ではSHARPの1bitアンプの方が出力波形が汚く、歪んでいます。

製造年がSHARP 2003年製、Topping 2014年頃製と11年も時代の違うテクノロジーを比較するのはSHARP 1bitアンプにしてみれば不利だと思います。しかし、出てくる音に関しては、私の耳で聞く限りどちらも甲乙つけがたく、良い音です。



デジタルアンプ(PWM)tp22出力Topping tp22出力波形

1bitデジタルアンプ(PDM)

SHARP SD-XS503出力波形



おわりに

実験が終わって気が付いた点が2つあります。

反省点
・アンプの出力端子からダミー抵抗につながる線の細いこと、細いこと
・アンプの出力端子からダミー抵抗につながる線にファインメットビーズが付いたまま

実験としてはお粗末なものとなってしまいましたが傾向はつかめたかもしれません。



私の予想では2003年製SHARPの1bitアンプの方ががきれいな出力波形であることを期待していました。結果は一般のデジタルアンプと同様きたない波形でした。デジタルオシロが初心者向けの~200KHz程度の帯域しか持ってないので、測定の誤差が大きかったのでしょうか?

もう少し高性能、高機能なオシロが欲しいです。

そもそも「デジタルアンプの出力波形ってこんなもん(ガタガタ)なんだろうか?」

最新の高級アンプと高性能のオシロを使えば結果は変わってくるのだろうか?

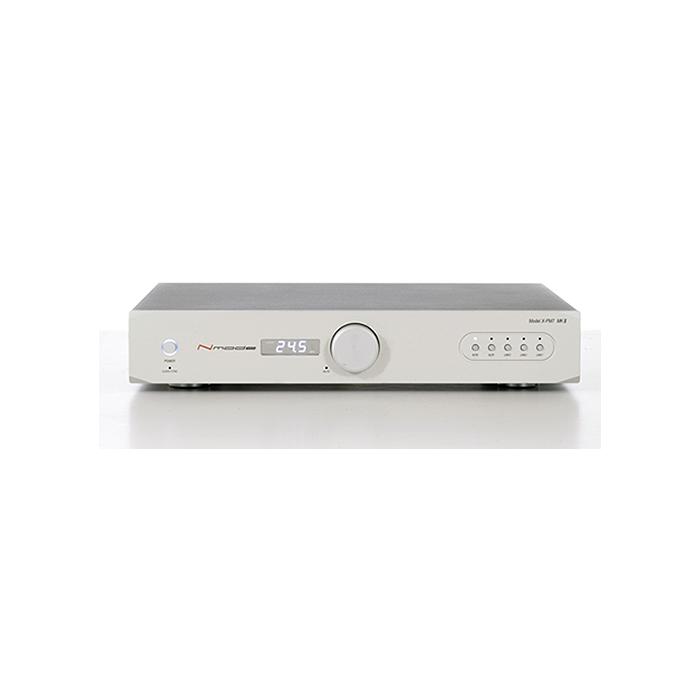

Nmodeブランドの1bitアンプ(PDM方式)の波形がどんなものなのか興味がありますが、Poor-Audioの私にとっては、今のところ手に入りそうにはありません。
