出力端子が足りない、HDMI分配器をつけてみたが...

Accessories
HDMI出力端子が足りない

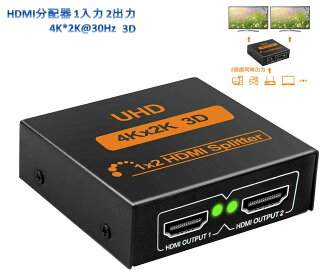

STBのHDMI出力端子にTVとプロジェクターをつなげる目的でHDMI分配器を購入しました。

商品が届いたので早速接続してみました。結果は一発では上手く映らなくて、色々やっているうちにTVでもプロジェクターでも映像を映すことができるようになりました。



スポンサーリンク

HDMI信号を認識してくれない事がある

しかし、操作の仕方や電源の入れ方、順番、タイムラグがあるようで、うまく映らない、STBからの入力を認識してくれない場合があるみたいです。

頻度としては30~50%くらいの確率で、STB(セットトップボックス、CATVチューナーの事)を認識してくれません。



HDMI分配器のケーブル接続(最初の段階)

POWERとHDMI INPUT端子

HDMI OUTPUT1とHDMI OUTPUT 2 端子

HDMI INPUT1端子

STB(CATVチューナー)の出力とHDMIケーブルでつなぎます。ケーブルの長さは、約1m。

HDMI OUTPUT1端子

TOPTRO社 TR80 プロジェクターのHDMI入力にHDMIケーブルでつなぎます。ケーブル長は約15m。

HDMI OUTPUT2端子

LG製 TVのHDMI3入力にHDMIケーブルでつなぎます。ケーブルの長さは、約2m。

電源

HDMI分配器には5Vの電源入力端子があります。外部電源は基本使わなくても良いようなのですが、プロジェクターへ行くケーブルは15mあるのでSTB、分配器ドライブ能力や粗悪ケーブルなどで反射が生じ信号が正確に伝わらない可能性があるため、最初から外部の5V電源を使う事にしました。

外部電源はSTBの2個あるUSB端子のうち1個から引いています。付属のUSB➡電源プラグの変換ケーブルを使いました。



HDMI規格の確認

HDMIに規格があって色んなバージョンが存在します。ケーブルとの互換性もあって、映像が映らない事もあるようです。

機器のHDMI規格対応状況

そこで、各機器に対応HDMIのバージョンが記載されているか調べてみました。

HDMI分配器

STB

プロジェクター

TV

HDMI1.4B マニュアルより

マニュアルに記載なし

マニュアルに記載なし

マニュアルに記載なし





ケーブルHDMI規格対応状況

使用するケーブルの対応HDMIバージョンも確認してみました。

接続先

STB側

プロジェクター側

TV側

ケーブルの仕様

記載なし(TOPTRO プロジェクターに付属のもの)

HIGH SPEED HDMI CABLE WITH ETHERNET 28AWG

HI-DEFINITION MULTI MEDIA v 1.3c CABLE



HDMI分配器のケーブル長制限

入力8m以内

出力8m以内



考察

ケーブル長が出力8mまで、そもそも15mは保証されていない。
こればっかりはどうしようもないのですが、STBからの映像はプロジェクターに送られてます。認識されない事もありますが。
HDMIの規格の問題なのか?

HDMIケーブルを下位互換の有るHDMI1.4b以降のものにしてみてはどうか?

とりあえず

完碧ではないのです、が今の所、動いてはいるので、ボチボチと改善できるところは改善して行こうかと思ってます。
